圆锥破碎机是粉碎作业中应用广泛的一种破碎设备，世界各国都很重视对它的改进工作。我国广大工人和技术人员多年来对改进和寻求一种新式的、结构简单、使用方便、性能好、效率高的破碎设备作了大量工作。其中包括对弹簧式圆锥破碎机的改进，以及液压圆锥破碎机的设计、制造、试验和应用。旧式弹簧圆锥破碎机存在的缺点；调整排矿口不方便；过铁时由于弹簧刚度较大，致使破碎机过负荷系数很大，难于取出堵塞在破碎腔中的非破碎物体等。而液压圆锥破碎机较圆满地克服了上述缺点。近年来，我国广大工人、工程技术人员总结了我国十几年的生产实践经验和批判的吸取了国外先进技术，设计、制造和应用了单缸和多缸式液压圆锥破碎机。目前仍在不断地进行改进和研究。

圆锥破碎机一般以液压来驱动，又叫液压破石机，在对于圆锥破碎机结构的具体研究中，我们从圆锥破碎机腔型的某个横截面来分析，得知动锥会绕着定锥的中心线均匀的来回作旋摆运动。

设备在对破碎物料的挤压的运动过程中，矿石受到巨大的作用力将会被挤压到材料的临界应力而实现粉碎的初步目的。在粉碎物料的下落运动过程中，矿石将在重力的作用下随着动锥的运动一起通过圆锥破碎机的腔型。在圆锥破碎机的破碎腔中某一个固定位置的点，介于动锥与定锥之间的距离在工作时会随着开闭状态的不同而发生周期性的变化。这种运动在设计研究时可以用一个随着偏转角度变化的循环函数来做具体的描述。

液压圆锥破碎机根据提供液压系统的区别可分为多缸液压圆锥破碎机（HP系列）和单缸液压圆锥破碎机（HCS系列）。

多缸液压式

HP系列多缸液压圆锥破碎机是引进德国新技术而开发的具有世界先进水平的高能圆锥破碎机。该机通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，破碎粒度均匀。双向过铁释放液压缸能够让铁块顺利通过破碎腔，并且在发生过铁及瞬时闷车的情况下，能液压起顶，自动排料，避免了弹簧圆锥破碎机需要停机维护的操作。破碎腔体采用高性能非接触式迷宫密封件，提高了阻挡粉尘的可靠性，降低了铁污染和设备的磨损周期，加上机身携带的独特稀油润滑系统，大大提高了设备使用寿命。

单缸

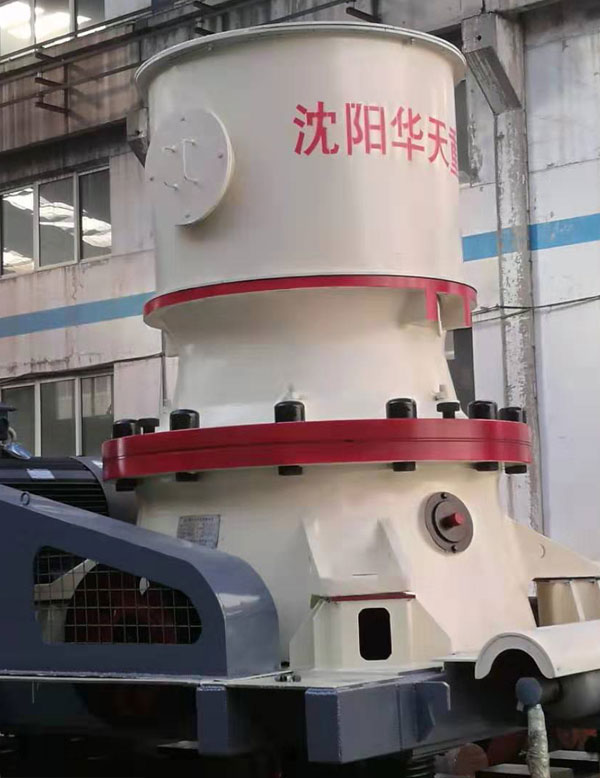

HCS系列单缸液压圆锥破碎机是新推出的一款液压型圆锥破碎机，该型号破碎机是在HP系列液压圆锥破碎机的基础上融合美国技术对料层破碎原理和静压理论的又一次重要突破。HCS液压圆锥破碎机的破碎腔根据破碎粒度要求分为四个腔型，分别为中碎、中细碎、细碎、特细碎，适用于破碎普氏硬度f=5~16的如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等各种矿石和岩石，广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业以及砂石行业等。

工作原理

在工作是通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物，在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

优势

HP系列液压高效液压圆锥破碎机具有超越弹簧圆锥破碎机和一般液压圆锥破碎机更大的优越性：

1、 具有大破碎力，生产效率高、产量高——将更高的转速与冲程结合，使HP破碎机的额定功率和通过能力大大提高，提高了破碎比和生产效率……

2、易损件消耗少、运转可靠、运行成本低——结构合理，破碎原理及技术参数先进，运转可靠，运行成本低；破碎机的所有部件均有耐磨保护，将维修费用降低到低限度，一般使用寿命可提高30%以上。主要应用于大型石料厂中，解决了反击破的平均破碎比小，能耗大，锤头、反击板、衬板磨损较快的缺点。

3、 层压破碎、成品粒形优异——通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。

4、 液压保护及液压清腔、自动化程度高、减少停机时间——液压调节排料口和过载保护使破碎机运转水平得到很大提高，使维修更简单、操作更方便、停机时间更短；HP系列圆锥破碎机双向过铁释放液压缸能够让铁块通过破碎腔，该机在发生过铁及瞬时闷车的情况下，能液压起顶，自动排料，大大降低了原弹簧圆锥破碎机需停机进行人工排料的烦恼，而许多其它厂家的破碎机却会因过铁卡死而停机。

5、 稀有润滑、可靠先进、提高使用寿命——独特的稀油润滑系统设计，大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损，提高了阻挡粉尘的可靠性，从根本上消除了原弹簧圆锥破碎机油水混合等常见故障。

6、多种破碎腔型、应用灵活、适应性强——HP圆锥破碎机只须更换定锥衬板、动锥衬板、破碎腔形可从标准超粗腔型到短头超细腔型任意变换，适应大范围产品粒度要求。

7、维修简便、操作使用方便——HP圆锥破碎机所有零件都可以从顶部或侧面拆装和维护，动锥和定锥拆装方便，无需拆装机架、紧固螺栓，因而HP圆锥破碎机日常更换衬板更便捷。利用液压马达，使破碎机生产效率佳。

8、它提供更高的生产能力、佳的产品粒形，而且易于自动控制，具有大可靠性和灵活性，真正为用户创造更多价值。
